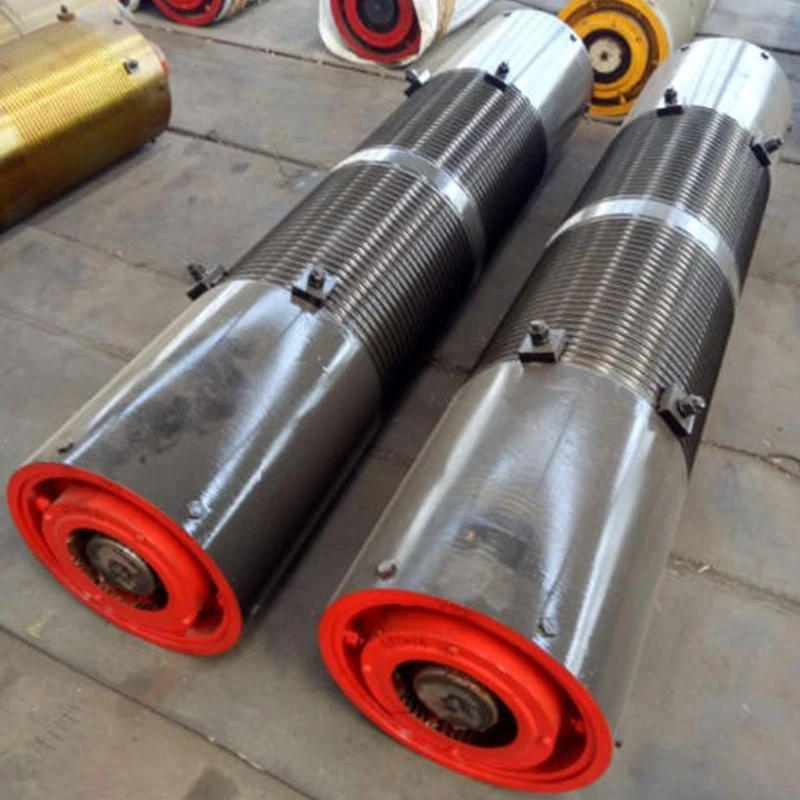

포트 크레인 드럼
드럼 직경 (MM) : 400–1250 (호이스트 하중 및 배율에 따라 다름)
드럼 길이 (mm) : 1000–6000 (와이어 로프 층으로 결정)
와이어 로프 직경 (mm) : 16–36
로프 홈 피치 (mm) : 표준 : d + 2 - 6; 딥 그루브 : D + 8 - 12
로프 홈 형태 : 단일 나선 \/ 이중 나선 \/ 복합 대칭 구조
재료 : Q355B 용접 강판 \/ 42CRMO 단조 \/ ZG35 주철 강철
표면 처리 : 방지 방지 코팅 \/ 고주파 켄칭 그루브 \/ 열 스프레이 내마비 층
제품 개요
포트 크레인 드럼은 포트 리프팅 장비를 위해 설계된 핵심 액추에이터로, 선박 간 (STS) 크레인, 고무 지식 갠트리 (RMG) 크레인 및 갠트리 크레인과 같은 항구 기계 시스템에 널리 적용됩니다. 화물 스프레더, 용기 및 고리의 정확한 리프팅 및 하강을 달성하기 위해 와이어 로프의 고주파 와인딩 및 방출을 용이하게합니다. 전통적인 산업용 크레인 드럼과 달리 포트 특이 적 드럼은 내구성, 부식 저항, 고속 안정성 및 연속 작동 기능을 우선시하여 전천후, 멀티 시프트, 고로드 포트 환경에 적합합니다.
주요 응용 프로그램 필드
선박 간 (STS) 크레인
스프레더 리프팅 및 트롤리 트랙션 릴 시스템을 구동하여 고주파 로딩\/언 로딩 사이클 및 고속 운영 영향을 견딜 수 있습니다.
부식성 바다 산들 바람과 소금 스프레이 환경을 해결하기 위해 방지 코팅 코팅과 짝을 이루는 높은 동축 및 균형이 필요합니다.
01
고무 지식 갠트리 (RTG) 및 레일 장착 갠트리 (RMG) 크레인
24- 시간 작동을지지하는 컨테이너 스프레더의 리프팅 및 측면 이동을 제어합니다. 드럼의 우수한 열 소산과 유지 보수 특성이 필요합니다.
02
포털 크레인 및 잡기 언 로더
잡기 리프팅 또는 슬루핑 메커니즘에서 작동하며, 종종 양방향 그루브 또는 다층 와인딩 구조를 사용하여 깔끔한 로프 배열을 보장하고 와이어 로프 수명을 확장합니다.
03
일반적인 항구 리프팅 장비
다양한 포트 기계에서 벌크화물 (예 : 강철, 광석, 석탄) 리프팅에 적합하여 다중 계층 드럼 동기화 리프팅\/하강을 가능하게합니다.
04
제조 공정
고강도 용접 드럼 구조
Q355B 강철 플레이트 및 원주 용접에 의해 형성됩니다. 모든 엉덩이 용접은 강도와 둥근을 보장하기 위해 100% 초음파 검사를받습니다.
멀티 그루브 정밀 가공
로프 그루브는 CNC 나선형 기술을 통해 가공되며, 그루브 피치 오류는 ± 0 내에서 제어되어 와이어 로프 미끄러짐과 스태킹을 방지하기 위해 2mm 이하 포트 횡령의 다층 와인딩에 이상적입니다.
표면 강화 처리
표면 경도 및 부식 저항을 향상시키기 위해 드럼 그루브 접촉 영역에서 세라믹\/마모성 합금 층의 고주파 담금질 또는 열 분무.
균형 점검 및 동축 제어
모든 드럼은 배송 전에 동적 균형 테스트 (G6.3 표준)를 겪습니다. 정밀 회선은 0. 05mm보다 적거나 동일하게 끝면서 런아웃을 보장합니다.
애프터 판매 지원
선택 지원
와이어 로프 선택, 비율 계산 및 드럼 구성 지원을 포함한 포트 기계 모델 적응 조언을 제공합니다.
구조적 사용자 정의
샤프트 엔드 구조 (키 연결된 연결, 플랜지 연결, 중공 샤프트 직접 연결 등) 및 멀티 아웃 렛 그루브 배열에 대한 맞춤형 설계를 제공합니다.
설치 및 시운전 지원
드럼 설치 포지셔닝 다이어그램 및 베어링 선택 안내서를 제공하여 브레이크 및 커플 링과 같은 액세서리를 지원합니다.
와이어 로프 라이프 관리
로프 검사, 그루브 마모 모니터링 및 전반적인 장비 운영 수명을 연장하기위한 교체주기 권장 사항을 제공합니다.
빠른 전달 메커니즘
일반 포트 머신 드럼 사양은 항상 재고가 있습니다. 긴급한 프로젝트 요구를 충족시키기 위해 15-20 일 이내에 제공되는 맞춤형 주문.
